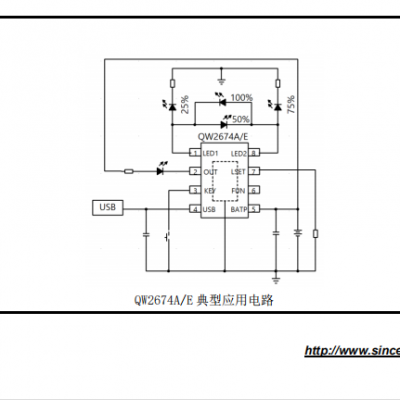

QW2674A/E 2022-06 LED 照明驱动芯片 概述  QW2674A/E 是一款带有四段电量指示的照明控制专用 芯片。  QW2674A/E 集成了高精度单节锂电池管理，具有过 充保护、过放保护、过流保护，电池反接保护以及短路 保护功能。 QW2674A/E 只需使用一只轻触开关和极少的外围元 件，就可以构成高效率的 LED 手电灯系统，并且轻触开 关可实现无极调光，调整至任意亮度。  QW2674A/E 支持高达 2A 驱动能力，可以直接串联限 流电阻来直接驱动单串 LED，同时也支持外接升压电路 来驱动多串 LED。  QW2674A/E 采用符合 ROHS ESOP8 封装，工作温度 范围-40 度至 105 度。 特性 ? 极简的应用电路 ? 2A 直驱电流能力 ? 完善的电池保护及管理 ? 电池反接保护 ? 无极调光 ? 电量指示 ? 可编程延时降电流功能 ? 1uA ***静态休眠电流 管脚封装   应用 ? 手电筒照明 ? 头灯 ? 工作灯 ? 低压应急灯  典型应用线路  QW2674A/E 典型应用电路QW2674A/E 2022-06 LED 照明驱动芯片 内部框图  管脚描述  管脚号 管脚名称 功能 1 LED1 电量指示灯输出端 1 2 OUT LED 驱动输出端 3 KEY 按键开关 4 USB USB 输入端 5 BAT 电池输入 6 FUN 功能选择 7 Lset 照度设定 8 LED2 电量指示灯输出端 2 9 GND GND，散热 PAD  极限参数  参数 符号 值 单位  BATP 电压 Vcc -0.3 to +7 V OUT 电压 VD -0.3 to +7 V USB 电压 Vdd -0.3 to +7 V LED1, LED2, KEY, FUN, Lset Vled -0.3 to +7 V 工作结温 TJ -40 to +150 ?C 存储温度 TSTG -65 to +150 ?C 热阻 ESOP8 θJA 60 °C/W  焊接温度 (Soldering, 10sec) TLEAD +300 ?CQW2674A/E 2022-06 LED 照明驱动芯片 ESD (Machine Model) – 200 V ESD (Human Body Model) – 2000 V 建议工作条件 符号 参数 最小 单位 TA 环境温度 -40 +105 °C  电气参数 参数 符号 条件 最小 典型 单位  待机电流部分 静态电流*Note1 ICC VCC =3.75V 1 – uA 内置功率部分 MOS 导通阻抗 RDSON – – 0.2 – ? 充电电流 ICHRG QW2674A 0.5 A QW2674E 1 A 电池保护部分 过充电保护启动电压 – 4.2 4.25 4.3 V 过充电释放电压 3.9 4.0 4.1 V 过放电保护启动电压 – 2.5 2.6 2.7 V 过放电释放电压 2.9 3 3.1 V 涓流充转恒流充电压 2.8 V 涓流充迟滞电压窗口 100 mV 充电时 LED 指示灯频率 1 Hz 放电过流保护 3 A 低压指示灯闪烁周期*Note2 4 sec 欠压指示灯闪烁周期*Note3 8 sec 温度保护部分 温度保护关断 160 ?C 过温保护迟滞窗口 30 ?C *Note1: 上电静置 8S 以后测试所得 *Note2: 电池电压低于 3.2V *Note3: 过放保护动作后以 1Hz 频率闪 8 次后灭  QW2674A/E 2022-06 LED 照明驱动芯片 应用信息 ◆ 充电管理模块  QW2674A/E内部集成了完备的单节锂电池充电管 理及电池保护模块。包括过充保护、过放保护、恒 流充电、恒压充电以及涓流充电模式。可以实现对 0V电压电池充电，电池电压在0至2.8V时以10%固 定电流涓流激活，当电压大于2.8V时转入恒流充 电状态，内部恒定充电电流固定为500mA/1000mA 两种规格。当电池电压接近过充保护电压时，充电 电流逐渐减小，芯片进入恒压充电模式，当充电电 流减小到固定值10%时，充电周期结束。 当电池电压降到过充电释放电压以下时，自动开 始新的充电周期。芯片内部高精度的电压基准源， 误差放大器和电阻分压网络确保BAT端调制电压 的精度在1%以内，满足锂离子和锂聚合物电池的 要求。 ◆ 电池保护  QW2674A/E 内部集成了完备的单节锂电池保护管 理模块，包括电池反接保护、过充保护、过放保护、 过流保护、短路保护以及充电器检测线路。 ◆ 输出电流  QW2674A/E 支持 2A 电流。在放电模式下，电 池电压低于过放保护电压时，系统会判断处于欠 压自动关闭输出，电池电压回升到过放电释放电 压后再次按键，系统重新工作。 ◆ 指示灯  充电过程中指示灯以 1HZ 闪烁，当电池充满时，指 示灯常亮。亮灯过程中，当电池电压低于 3.2V 时， 每 4 秒钟指示灯闪烁一次，直到关闭输出或者放 电到过放保护电压以下时自动关机。输出触发自 动关机后，在电池电压回升到过放电释放电压前， 按键不能开启输出，此时指示灯 1HZ 闪烁 8 秒后 关闭。 工作过程中如果发生输出短路，LED 指示灯快速闪 烁表示电路异常。 ◆ 按键控制以及无极调光  按键控制逻辑  QW2674/E 可以通过 FUN 脚的不同接法来实现三 种调光模式，逻辑图如下表： FUN 悬空 接地 接电池正 调光模式 ***-50%- 25%-OFF ***-25%-爆 闪-OFF ***-25%- OFF 无极调光功能  任意通道开启模式下长按键时间大于 1S 进入循环 无极调光模式，任意亮度下松开按键锁定亮度。此 时再次短按键会进入下一个调光逻辑，例如在*** 次 ***输出时进入无极调光至 10%输出并锁定后， 再次按键会进入***档 50%输出状态。无极调光单 击退出延时 260ms,连续按键间隔时间需要大于 300ms。 ◆ 延时降电流功能  QW2674A/E 具有可编程自动延时降电流功能，最小 可设定输出 40%。在 ***占空比输出 3 分钟后以 每分钟 10%速率线性下降输出电流值。8 脚对地 Lset 电阻值与最小电流比率如下图：  >100K 7.5K 16.8K 27K 39K 51K 无 80% 70% 60% 50% 40% 此功能在进入无极调光模式后会被屏蔽。 ◆ 电量指示灯 QW2674A/E 具有四段电量指示功能，初次上电后, 芯片检测电池电量，对应的电量指示灯常亮，无按 键动作 8 秒后进入待机模式，所有指示灯关闭。芯 片在充电过程中，对应电量的指示灯以 1Hz 频率 闪烁。当系统放电触发过放保护后，***亮度指示 灯以 1Hz 频率闪烁 8 秒之后熄灭，系统进入待机 模式。QW2674A/E 2022-06 LED 照明驱动芯片 订购信息  封装 温度范围 订购型号 包装 丝印 ESOP8 -40-105 ?C QW2674A 4000 颗/盘 QW2674A XXXXXX ESOP8 -40-105 ?C QW2674E 4000 颗/盘 QW2674E XXXXXX 封装信息 QW2674A/E 2022-06
